砂型铸造在砂型中生产铸件的一种铸造方法。砂型铸造是以砂为主要造型材料制作模具的传统铸造工艺。制作砂型的基本原料是铸造砂和型砂粘结剂。7.砂型铸造的造型材料有哪些？

砂型铸造在砂型中生产铸件的一种铸造方法。砂型铸造是以砂为主要造型材料制作模具的传统铸造工艺。制作砂型的基本原料是铸造砂和型砂粘结剂。7.砂型铸造的造型材料有哪些？造型是选角的关键环节。铸造成型的砂是普通砂吗？砂型铸造的工具和用途有哪些？广义的重力铸造包括砂型铸造、金属铸造、熔模铸造、粘土铸造等。狭义的重力铸造是指金属型铸造。

查找铸造订单，咨询铸造技术问题，请登录【铸造订单网】。铸件起皮是砂型铸造中常见的一种表面缺陷，它是在铸件表面未凝固或凝固型壳强度很低时，由于砂表层的有限膨胀而产生的起拱和开裂。不是铁的影响，而是型砂质量和造型操作。砂型表面的砂层受热膨胀，在砂层表面产生压应力。这时候沙粒是否重新排列，就看能否吸收应力了。

金属倒入砂型后，模具表面产生一层薄的干层，接着是高水层，其湿热抗拉强度远低于湿砂型坯体。模具表层受热膨胀，在强度较低的高水层产生应力集中和裂纹，进一步由鼠尾发展为夹砂疤。由于铸型高水层强度较低，且铸型表面的干层与型体分离，可以自由滑动，因此得出最容易产生夹砂的条件是浇注时间过长，壁厚平坦，铸件形状。

砂型铸造在砂型中生产铸件的铸造方法。钢、铁和大多数有色合金铸件都可以通过砂型铸造获得。由于砂型铸造所用的造型材料廉价易得，模具制造简单，能适应铸件的单件生产、批量生产和批量生产。长期以来，它一直是铸造生产中的一个基本工序。制作砂型的基本原料是铸造砂和型砂粘结剂。最常用的铸造砂是硅质砂。硅砂的高温性能不能满足使用要求时，使用锆英砂、铬铁矿砂、刚玉砂等特种砂。

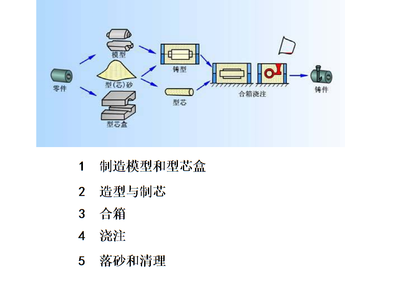

在行业里干几年你就明白了。传统砂型铸造工艺的基本流程包括以下步骤:混砂、制模、制芯、造型、浇注、落砂、研磨加工、检验等。1.混砂阶段，准备造型用的型砂和芯砂。一般用混砂机加入老图纸和适量粘土搅拌。2.在制模阶段，根据零件图制作模具和芯盒。一般单件可用木模制作，批量生产可用塑料模或金属模制作，批量铸造可用模板制作。

3.造型(制芯)阶段:包括造型(用型砂形成铸件的型腔)、制芯(形成铸件的内部形状)和配模(将型芯放入型腔并关闭上下砂箱)。造型是选角的关键环节。4.熔炼阶段:根据所需金属成分调配化学成分，选择合适的熔炼炉将合金材料熔化，形成合格的液态金属(包括合格的成分和温度)。熔炼一般用冲天炉或电炉(因为环保要求，现在基本禁止冲天炉，基本用电炉)。

砂型铸造是以砂为主要造型材料制作模具的传统铸造工艺。砂型铸造主要采用重力铸造工艺:重力铸造是指熔融金属在地球重力的作用入模具的过程，也称铸造。广义的重力铸造包括砂型铸造、金属铸造、熔模铸造、粘土铸造等。狭义的重力铸造是指金属型铸造。砂型一般采用重力铸造，有要求时也可采用低压铸造和离心铸造。砂型铸造适应性广，小件、大件、简单件和复杂件、单件和大批量都可以。

木制模型的缺点是容易变形和损坏；除了单件生产的砂型铸件外，还可以使用尺寸精度高、使用寿命长的铝合金模具或树脂模具。虽然价格有所上涨，但还是比金属型铸造用的模具便宜很多，在小批量大单件生产中价格优势尤为突出。另外，砂型的耐火度比金属型高，所以这种工艺常用于熔点较高的材料，如铜合金、黑色金属等。

砂型铸造的材料有很多:原砂、粘结剂、添加剂。c . C1砂处理公司。我厂使用滚筒混砂机，多年来一直采用先干混后湿混的混砂工艺。最近听说先湿混再加膨润土比较好。湿拌加水量如何控制？而德国的混砂机是先干混，再用水湿混。看来混砂质量不错。为什么？按照过去传统的混砂方法，加入旧砂、膨润土和煤粉，然后一起干混一段时间，再用水湿混。

加水后，粉体的润湿较慢，需要延长混砂时间才能逐渐将粉体包裹出来。旧砂和新砂加入混砂机后，最好立即加入总水量的70 ~ 80%进行湿混。混合均匀后，加入膨润土、煤粉等粉末。然后逐渐加入剩余的水，使型砂的密实度或含水量符合要求。这种先湿混后干混的方案已被广泛采用，它可能比先干混缩短1/4左右的混磨时间，使其混合均匀。

砂型铸造的工具及用途【以下资料由中国铸造机械自动成型机提供】:1。毛刷掸子:又称油漆笔、油漆刷、装笔、铸刷。主要用于扫去模样上的分型砂，油漆型腔和砂芯表面，也用于湿润模样边缘的型砂进行脱模和修补。2.刮刀:又称镘刀，是修模中使用最广泛的工具，有平头、尖头、圆头。主要用于修复型砂(芯)的较大平面，挖掘冒口，切槽铸肋，修整砂坯和软硬砂床，将砂型表面的加强钉吊入砂型。

勺子一端为弧面，另一端为平面，勺柄倾斜30度。常用的有标准压勺，单头压勺，双头压勺。4.提钩:又称沙钩、挑钩。主要用于修复砂型(芯)深窄的底部和侧壁，提取散落在深窄型腔内的型砂。使用时要垂直修模提砂，防止修模面和壁的形状尺寸不准确或提砂时损坏砂型。一套吊钩根据吊头的宽度和提把的长度可以分为几种类型，在改装时根据型腔部分的大小和深度进行选择。

它们是由多种原料混合而成的呋喃砂和粘土砂，主要是保证型砂的各种性能。当然，最重要的成分是沙子，但不同铸件的要求也不同。找这个铸造工艺书了解一下。不是普通的沙子。通常型砂是由原砂(山砂或河砂)、粘土和水按一定比例制成，其中粘土约占9%，水约占6%，其余为原砂。有时加入少量添加剂如煤粉、植物油、锯末等来改善型砂和芯砂的性能。

最常用的铸造砂是硅质砂。硅砂的高温性能不能满足使用要求时，使用锆英砂、铬铁矿砂、刚玉砂等特种砂。为了使砂型和型芯具有一定的强度，在运输、造型和浇注液态金属时不变形或损坏，铸造时一般需要加入型砂粘结剂，将松散的砂粒粘结起来形成型砂。粘土是型砂使用最广泛的粘结剂，各种干性油或半干性油、水溶性硅酸盐或磷酸盐以及各种合成树脂也可用作型砂的粘结剂。

砂型铸件的表面缺陷1.1机械粘砂和化学粘砂砂型铸件表面的机械粘砂是熔融金属直接钻入砂型中砂粒之间的孔隙，通过金属包围和勾连与砂粒相连，不发生化学反应。化学粘砂的原因是高温熔融金属可能被氧化生成金属氧化物，主要产物是氧化亚铁FeO，熔点为1370℃。FeO与型砂中的SiO _ 2反应生成硅酸亚铁(铁橄榄石Feosio _ 2)。化学反应如下:SiO _ 2 _ 2 _ FeO _ 2 _ Feosio _ 2 _ 2的熔点极低，只有1220℃，因此具有良好的流动性。即使铸件表面有凝固壳，新生成的硅酸亚铁仍处于液态，容易渗透到砂型的孔隙中。

优点:1。它可以铸造形状和型腔非常复杂的毛坯。如:各种箱子、床、架子等。2、适用性广，从几克到几百吨铸件。3.原料来源广泛，成本低廉。例如，铁屑可以被熔化。4.铸件的形状接近零件的尺寸，减少了加工余量。缺点:1。工序很多，有些工序的质量很难保证。质量不稳定，容易形成废品。2.铸件容易出现缩孔、气孔，不如锻件，所以承受大载荷的重要零件一般不采用铸件。
